YS312

熱釋電紅外傳感器

熱釋電紅外傳感器
輸出方式：數字信號輸出
窗口尺寸：3*4mm
感應距離：10M（透鏡SB-F-02）不同距離詳見透鏡選型
感應角度：120°（水平方向）
工作電壓：2.2-5.5V
靜態功耗：＜15uA
推薦配套IC：定制化單片機

產品概述

森霸YS312型號是將AD芯片與人體探測敏感元都集成在電磁屏蔽罩內的熱釋電紅外傳感器。人體探測敏感元將感應到的人體移動信號傳輸?shù)紸D芯片上，其通過采集、濾波等輸出16位數字信號，并通過外圍電路的單片機實現相關功能。

產品特性

16位數字信號輸出
單線串行數據
低功耗

數據參數

1.極限值（超過下面表格中數值造成器件的永久性損壞）

參量	符號	最小值	最大值	單位
工作溫度	TST	-30	70	℃
任何引腳極限	Into	-100	100	MA
存儲溫度	TST	-40	80	℃

2.工作條件 (T=25°C, Vdd=3V，除另有規定外)

參量	符號	最小值	典型值	最大值	單位
電源電壓	VDD	2.2	3.3	5.5	V
工作電流	IDD	5	10	20	μA
ADC分辨率			16		Bits
探測波長	λ	5		14	um
低通濾波器截止頻率				7	Hz
高通濾波器截止頻率				0.44	Hz

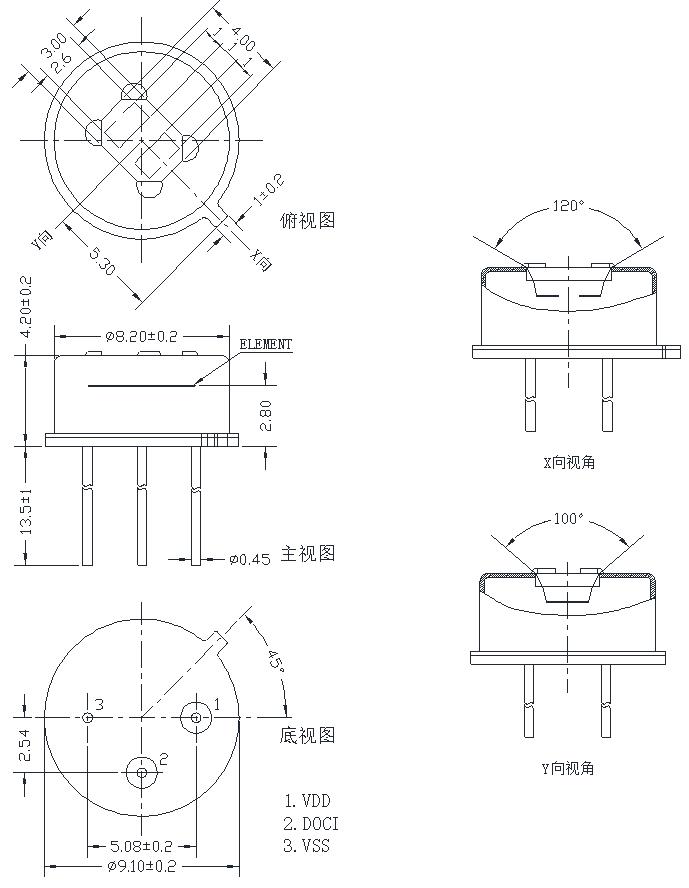

產品尺寸圖


注意事項

傳感器的出廠參數，均在標準黑體及穩定測試環境下經過數分鐘穩定時間后測試取得。
傳感器需結合菲涅爾透鏡使用達到理想的感應角度及感應距離。
傳感器的感應距離與環境溫濕度、采集目標的溫度和移動方向、菲涅爾透鏡、放大倍數設置均有直接關系，使用時請綜合考慮。
傳感器內部敏感元件較為薄脆，使用時請輕拿輕放，高頻震動或跌落撞擊可能導致敏感元件發生斷裂。
傳感器窗口為硅基半導體特殊材料真空鍍膜濾光鏡片，使用時請勿用手或硬物直接接觸。
傳感器窗口選型：模擬直插雙元產品：S：3*4mm，B：3.8*5mm，數字直插雙元產品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元產品：X：4*4mm，Q：4.9*4.9mm。詳情請與業務員溝通。
傳感器引線長度選型：常規默認13.5mm，如有其他需求可詳詢業務員，支持定制引線長度。
傳感器其他詳細信息請?jiān)斠姰a(chǎn)品說明書。
