森霸傳感STG-EA12-CD紅外熱電堆氣體傳感器可以通過其中熱敏元件電阻的變化來測量一氧化碳氣體組分濃度。產品由 TO-39 金屬管殼封裝而成，使用兩個單獨的窗口：一個窗口裝有參考濾波器，而另一個窗口裝有針對一氧化碳氣體選擇的窄帶通濾波器，內部集成紅外濾光片、熱敏電阻等電子元件，具有高可靠性、高靈敏度等優點。
TO-39 封裝
高靈敏度
NTC 熱敏電阻補償
快速響應時間
4.65μm、3.91μm窄帶濾光片
參數 Min. Typ. Max. units 測試條件 尺寸 1.6×1.6 mm2 靈敏區域 1.1×1.1 mm2 熱電堆電阻 95 120 140 KΩ Temp=25℃ 噪聲電壓 45 nV/Hz1/2 Temp=25℃ 噪聲等效功率 0.27 nW/Hz1/2 Blackbody=500k,1Hz@25℃ 響應度 124 V/w Blackbody=500k,1Hz@25℃ 電阻溫度系數 0.1 %/℃ Temp=25℃~75℃ 時間常數 10 ms 探測率 1.0E+08 cmHz1/2/w Blackbody=500k,1Hz@25℃ NTC阻值 100±3% KΩ 25℃ NTC β 3950±1% K 25/50℃
| 環境要求 | |
| 工作溫度 | -30℃~+85℃ |
| 儲存溫度 | -30℃~+100℃ |

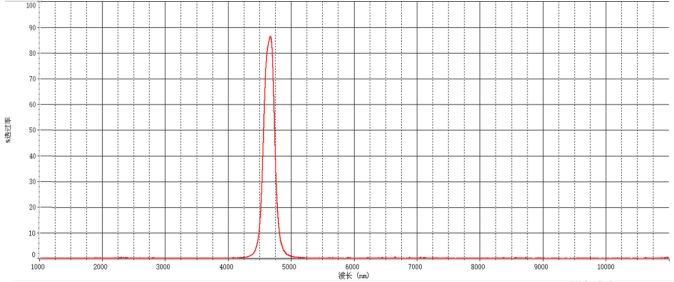

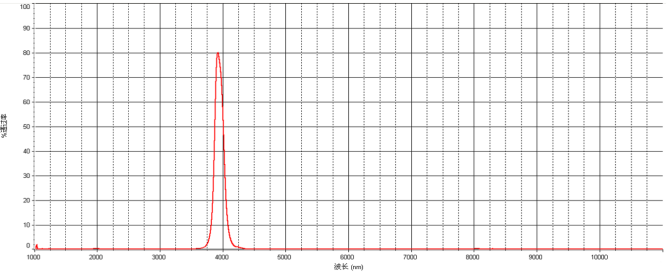

光譜曲線 |

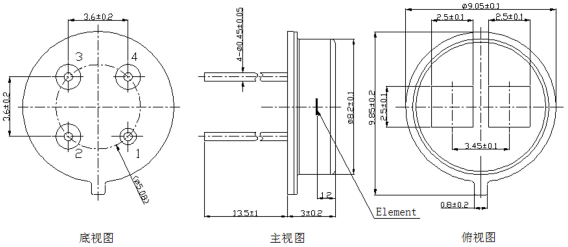

外形尺寸 | |
Unit: mm | |
1.GND | 2.NTC |
3.TP2 | 4.TP1 |
注意事項 | |
1.設計限制 | 該傳感器設計用于室內使用。 當用于室外應用時，請務必使用合適的補充光學濾光片和防潮結構。 為避免因操作故障或失靈引起二次故障，可預先添加防故障功能。 |
2.使用限制 | 為防止傳感器故障，運行故障或任何其它故障，請勿在以下或類似條件下使用此傳感器。 （1）環境溫度變化劇烈。 （2）強烈震動或振動。 （3）在通過有阻隔材料（玻璃，霧等）的地方時，紅外線無法通過檢測區域。 （4）在液體，腐蝕性氣體和海水中。 （5）在高濕度大氣環境中連續使用。 （6）靜態電場或強電磁波輻射。 （7）腐蝕性氣體或海風。 （8）可能污染光學窗口的骯臟和多塵的環境。 |
3.焊接限制 | （1）焊接時使用烙鐵焊接。焊接溫度在260℃下，時間10秒內。避免長時間保持傳感器引腳過熱， （2）在焊接后必須清洗掉所有焊劑,使用刷子沖洗。使用超聲波清洗機可能會導致性能故障。 |
4.產品使用限制 | 在任何適用的法律或規定下使用和銷售。 因錯誤使用導致傳感器故障，不適當?shù)奶幚砘虼鎯Σ皇侵圃焐痰呢熑巍?/p> |
