LS06-S

光敏傳感器

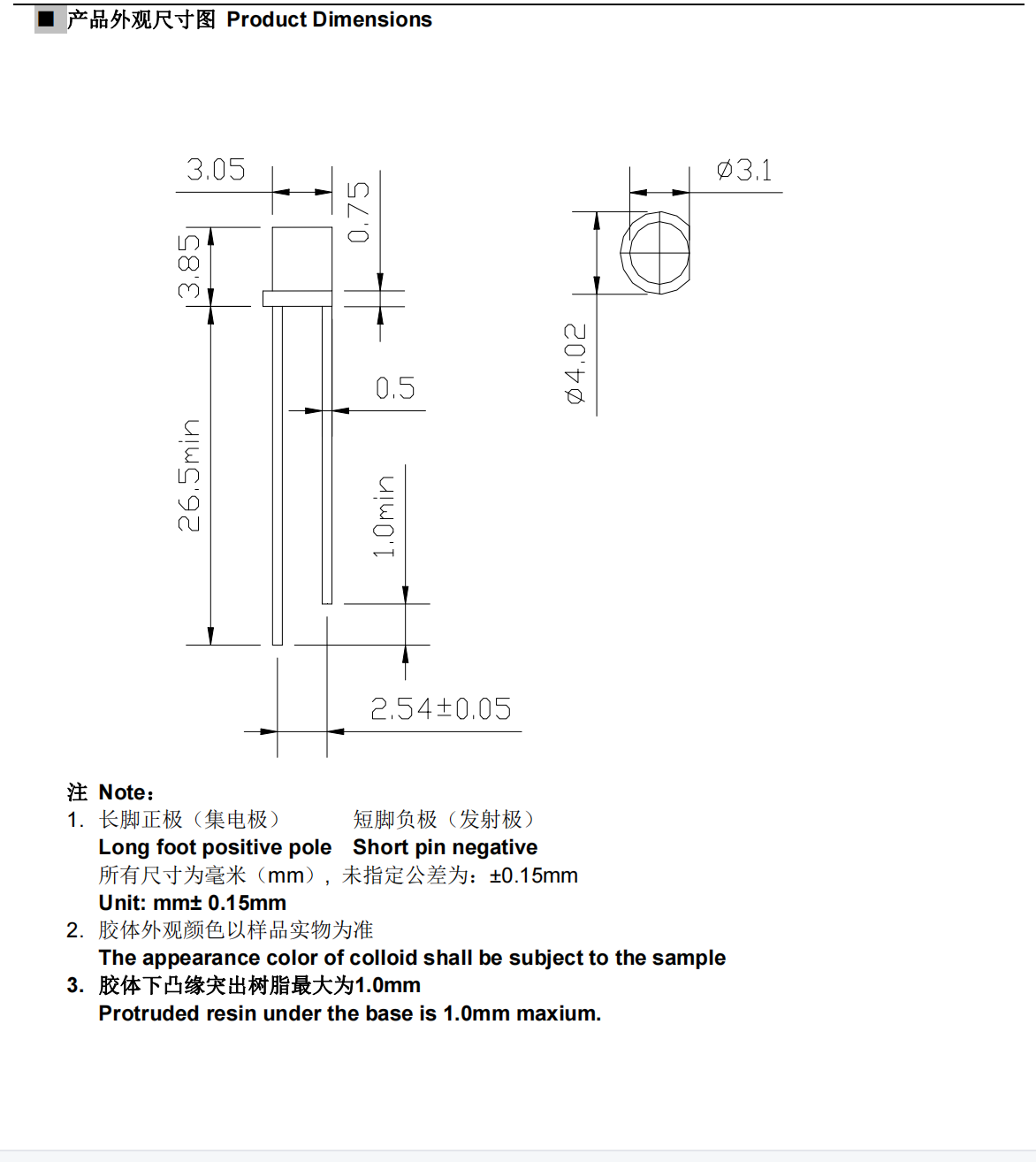

外觀：?3
產品特性：低功耗高可靠性一致性高
光電流：VDD=5V, EV=10Lux 18-30uA
峰值感光波長：850nm
感光波長范圍：450-1050nm
功耗：70mW
推薦配套：高穩定電阻

產品說明書一鍵訂貨

產品概述

森霸LS06-S型號光敏傳感器替代傳統光敏電阻 (CdS)
不含鎘、鉛等有害物質，符合歐盟 ROHS 標準
自動調節背景光，如 LCD，手機，照相機，電腦攝像頭等
適用于各種光控照明產品和光控玩具：如小夜燈等
適用于各類光控紅外檢測測試設備等

產品特性

峰值感光波長520nm
低功耗
高可靠性
批量一致性好，完全解決燈起動過早或一致性不好等現像
響應速度快，性能穩定，+85℃高溫/65%高濕條件下老化1000H起動點不漂移
可按要求提供不同外型尺寸，方便安裝于產品的任何位置

數據參數

1.最大額定值（Ta=25℃）

參數名稱符號額定值單位
集電極-發射極電壓 VCEO 20
V
發射極-集電極電壓 VCEO 5
V
功耗 Pc 70
mW
工作溫度 Topr -25~+85 ℃
儲存溫度 Tstg -40~+100 ℃

2.光電特性（Ta=25℃）注：測試光源采用2850K 色溫LED.

參數名稱符號測試條件最小值典型值最大值單位

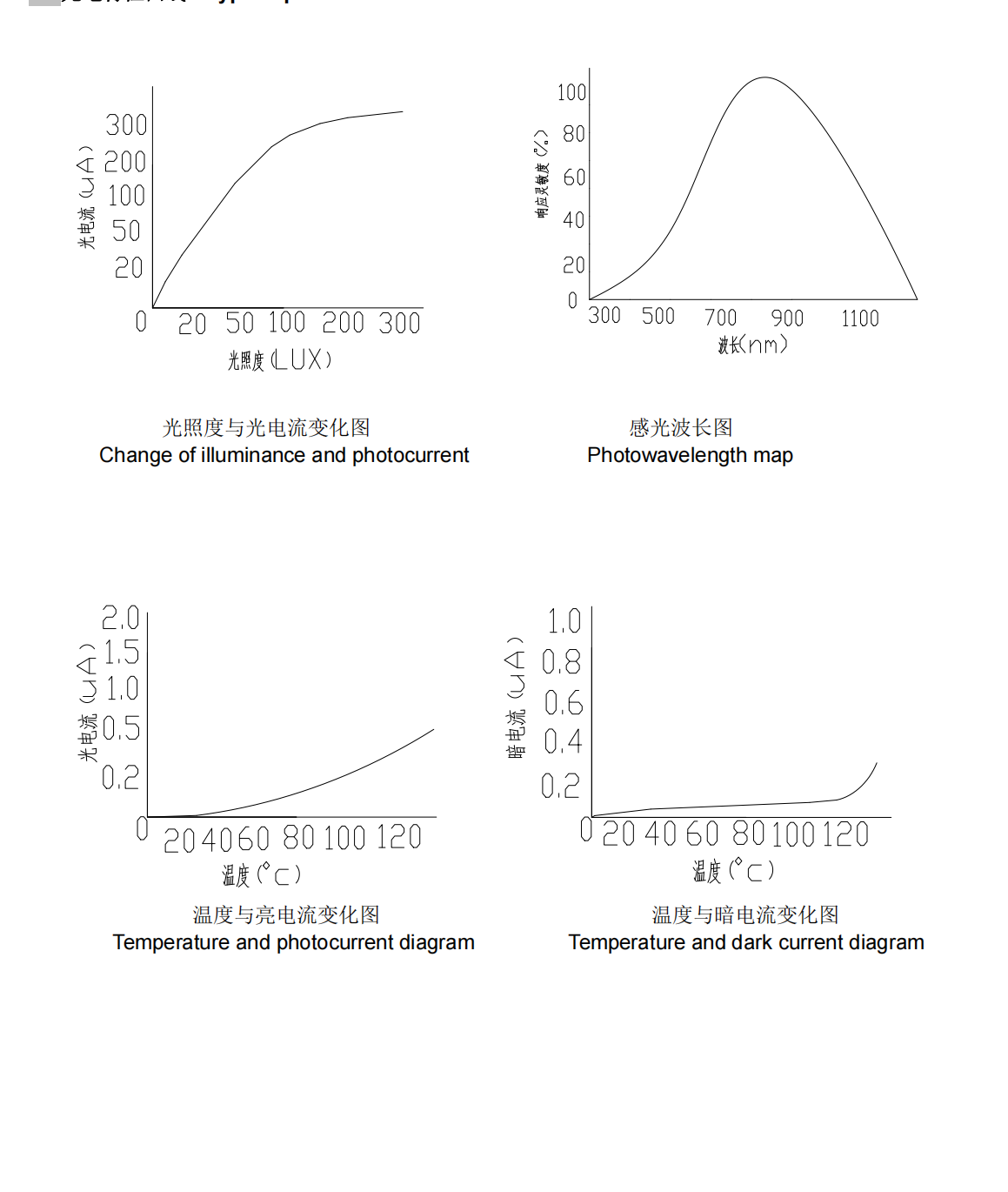

光電流
IL(1) VDD=5V,EV=10LUX 18 25 30 μA
IL(2) VDD=5V,EV=50LUX
75
μA
IL(3) VDD=5V,EV=100LUX
250
μA
暗電流 ICEO VDD=5V,EV=0LUX

0.2 μA
感光峰值波長
λp

850
nm
感光波長范圍
λd
450
1050 nm
集電極-發射極電壓
Bvceo IC=100uA Ee=0mW/cm2

70 v
發射極-集電極電壓
Bveco IE=10uA Ee=0mW/cm2

30 v
集電極發射極飽和電壓
Vce(sat) IC=2mA Ee=1mW/cm2

0.4 v
響應時間
開啟時間
TR VCE=5V,IC=1mA RL=10KΩ
10
μs
關閉時間
TR 15

參數名稱	符號	額定值	單位
集電極-發射極電壓	VCEO	20	V
發射極-集電極電壓	VCEO	5	V
功耗	Pc	70	mW
工作溫度	Topr	-25~+85	℃
儲存溫度	Tstg	-40~+100	℃

參數名稱		符號	測試條件	最小值	典型值	最大值	單位
光電流		IL(1)	VDD=5V,EV=10LUX	18	25	30	μA
		IL(2)	VDD=5V,EV=50LUX		75		μA
		IL(3)	VDD=5V,EV=100LUX		250		μA
暗電流		ICEO	VDD=5V,EV=0LUX			0.2	μA
感光峰值波長		λp			850		nm
感光波長范圍		λd		450		1050	nm
集電極-發射極電壓		Bvceo	IC=100uA Ee=0mW/cm2			70	v
發射極-集電極電壓		Bveco	IE=10uA Ee=0mW/cm2			30	v
集電極發射極飽和電壓		Vce(sat)	IC=2mA Ee=1mW/cm2			0.4	v
響應時間	開啟時間	TR	VCE=5V,IC=1mA RL=10KΩ	10			μs
響應時間	關閉時間	TR	VCE=5V,IC=1mA RL=10KΩ	15			μs
